Schuifwand S110

De parel onder de schuifwanden

De BREEDVELD schuifwand S110 is een prachtig staaltje maatwerk. We noemen een paar basiselementen die zeer bepalend zijn voor de kwaliteit van deze wand: met een wanddikte van 105 mm wordt de basis van een robuust en degelijk geheel gelegd, de kaderprofielen zijn standaard terug liggend waardoor ze fraai aan het oog onttrokken worden en de hoogwaardig gelagerde wielstellen lopen uiterst soepel in de aluminium railconstructie. De S110 schuifwanden kunnen in elke denkbare uitvoering geleverd worden, met of zonder elektrische afdichtingen. De geluidsisolerende waarden kunnen naar wens oplopen tot boven de 53 dB Rw, afhankelijk van de akoestische kenmerken in de ruimte. Praktijktestrapporten van 49 dB zijn voorhanden!

schuifwanden-s110
breedveld-schuifwand-types110

Wat is een schuifwand?

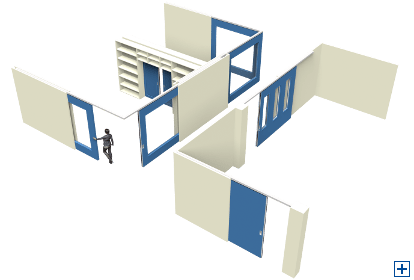

Een schuifwand is een wand die in één beweging open of dicht geschoven kan worden. Hierdoor kunnen ruimtes of openingen tussen ruimtes eenvoudig worden afgesloten of juist geopend. Bij BREEDVELD heeft u de keuze uit diverse typen schuifwanden. In ons assortiment vindt u onder meer de schuifwand S70, S90 en S110. Onderstaande illustratie geeft een impressie van een greep uit de mogelijkheden en posities met de schuifwanden, inclusief combinaties, hoekopstellingen, etcetera.

Mobiel maatwerk in optima forma
De schuifwanden van BREEDVELD zijn het resultaat van jarenlange ervaring en productinnovatie. Het hoogwaardige gebruiksgemak, de duurzaamheid en de kwaliteit geven een significante meerwaarde aan ruimteverdeling. Een BREEDVELD schuifwand verlaat onze fabriek pas wanneer deze moeiteloos schuift, past en functioneert. Nu, morgen en in de toekomst. Puur vakwerk waar BREEDVELD graag de verantwoordelijkheid voor neemt.

Vakwerk van A tot Z
Alles wat wij maken is maatwerk. Elke schuifwand wordt speciaal gemaakt voor die ene unieke toepassing. Met of zonder geluidsisolatie of bestaande uit één of meerdere delen. Handmatig bediend of semiautomatisch. Met hoek-, pas en afdichtingpanelen worden de wanden naadloos in uw huidige interieur geïntegreerd. Wilt u meer weten over de schuifwanden van BREEDVELD? Neem dan via 0487-542888 telefonisch contact met ons op.

Specificaties

Omschrijving


Een BREEDVELD schuifwand S110 en S110gl is een lineair schuivende wand uit één stuk. De S110 is de schuifwand die esthetisch, technisch en akoestisch veruit de meeste mogelijkheden heeft. De S110gl heeft een extra sterk gelast frame waardoor (grote) glasopeningen tot de mogelijkheden behoren.


Technische omschrijving


Paneelopbouw

Het paneel is opgebouwd uit een gelast aluminium frame welke aan weerszijde wordt voorzien van afgewerkte spaanplaatpanelen. Voor extra geluidsisolatie kunnen de holle ruimten worden opgevuld met mineraalwol en de beplating worden voorzien van hardboard. Voor de onder- en bovenafdichting kunnen optioneel akoestische sleepstroken of telescopische boven- en onder afdichtingen worden toegepast. Het houten kader wordt aan de kopse langs kanten opgesloten in verticale aluminium pasprofielen. Deze conische “messing en groef” profielen, voorzien van afdichtingsrubbers en magneetband (14,4 kg/m1), zorgen voor de optimale zij-afsluiting.


Maten

Maximale wandhoogte: Ca. 6500 mm

Maximale wandlengte (per vleugel): Ca. 5000 mm, afhankelijk van hoogte en dB-waarde.

Wanddikte: Ca.110 mm.


Geluidsisolatiewaarde

S110 leverbaar in: 38 t/m 53 dB Rw

S110gl leverbaar in: 38 t/m 50 dB Rw


Visueel 0-20 dB. Enige demping 21-39 dB. Redelijke demping 40-43 dB (Wordt vaak toegepast tussen gang en kantoor / leslokaal). Vergaderkwaliteit 44-47 dB (De meest gekozen waarde tussen klaslokalen / vergaderruimten). Zeer goede vergaderkwaliteit 48-50 dB (Indien er vertrouwelijke gesprekken worden gevoerd). Conferentie kwaliteit 51-53 dB (grote vergaderzalen / conferentieruimten met grotere groepen). Geluid versterkte conferentie kwaliteit 54-58 dB (Alleen zinvol bij gedilateerde ruimten zonder doorvoeren. Geen glas of deuren mogelijk.).


Gewichten

Ca. 30-50 kg/m², afhankelijk van geluidsisolatiewaarde en afwerking.


Verticale profilering

Een verdekt geanodiseerd aluminium profiel (optioneel in RAL kleur) welke in de beplating wordt bevestigd standaard. In gesloten toestand is dan geen aluminium profiel zichtbaar. Optioneel is de S110 ook met een “omliggend” profiel te verkrijgen


Loopwerk

De S110 is uitgerust met onderhoudsvrije gelagerde wielstellen, die uiterst soepel in een hoogwaardige aluminium railconstructie lopen. Géén vloerrail nodig, wel een (onzichtbaar) geleidingsblok.


Bediening

Handbediend.


Geleidingen

2-punts ophanging: de panelen kunnen alleen lineair worden bewogen in één rail.


Materiaal

Hoge kwaliteit spaanplaat / MDF (afhankelijk van eisen en afwerking), dikte 18 mm. Magneetband, mineraalwol, hardboard. Profielen en rail uitgevoerd in aluminium. Kogellagerwielstellen van verzinkt staal, al dan niet bekleed met kunststof.


Beplating

De beplating voldoet aan de EN 14322 en de EN 14323 norm. Deze norm beschrijft de toleranties van de beplating m.b.t. beschadigingen, vlakheid, dikte e.d..


Kleuren

Kaderprofielen naturel geanodiseerd aluminium of optioneel in RAL-kleur gemoffeld. Rail standaard in RAL-kleur gemoffeld. Horizontale geluidsafdichtingen zwart.


Afwerkingen

Melamine (kunststof), hardplastic, textiel, fineer, lakdragende folie, etc. Tevens is het mogelijk per paneel een ander oppervlaktemateriaal of kleur toe te passen.


Bestandheid

Vloeraansluiting watervast. Spaanplaat beplating niet bestand tegen langdurige inwerking van vocht. Optioneel kunnen de panelen worden uitgevoerd in vochtwerende beplating.


Brandbaarheid

Niet onbrandbaar in standaarduitvoeringen. Brandvertragende spaanplaat optioneel; klasse B-s1,d0.


Ontwerpdetails

De dragende constructie dient voldoende sterk, stijf en waterpas te zijn, rekening houdend met het totale gewicht.


Voorbereiding

Bovenconstructies bij voorkeur aanbrengen in de ruwbouw fase conform voorschriften BREEDVELD.


Levertijd

In overleg met BREEDVELD, 2-6 weken, levertijd is vooral afhankelijk van gekozen oppervlaktemateriaal.


Leveringsgebied

Wereldwijd.


Transport en montage

Door BREEDVELD, in het buitenland in overleg.


Onderhoudscontract

Optioneel, vraag naar de mogelijkheden.


Reparatie

Onderdelen en plaatmaterialen kunnen worden vervangen.


Garantie

Volgens voorwaarden BREEDVELD, 2 jaar, 100% op onderdelen en arbeidsloon. Indien een onderhoudscontract bij BREEDVELD wordt afgesloten wordt de garantie verlengt naar 5 jaar.


Technische service

Advies, ontwerp, productie, planning en montage.


Referentieadressen

Op aanvraag geven wij u graag een adres bij u in de buurt.
Download brochure

Impressies

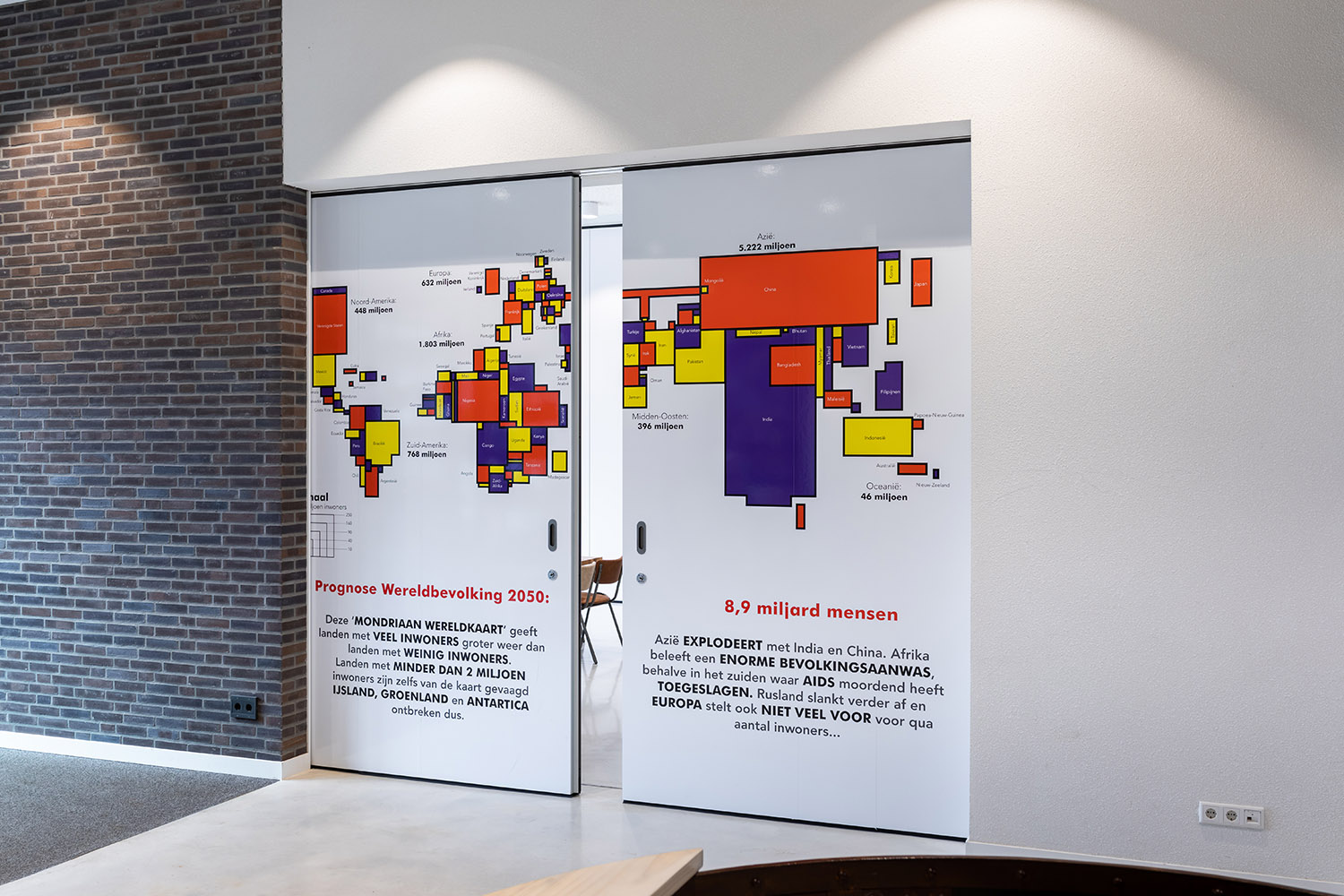

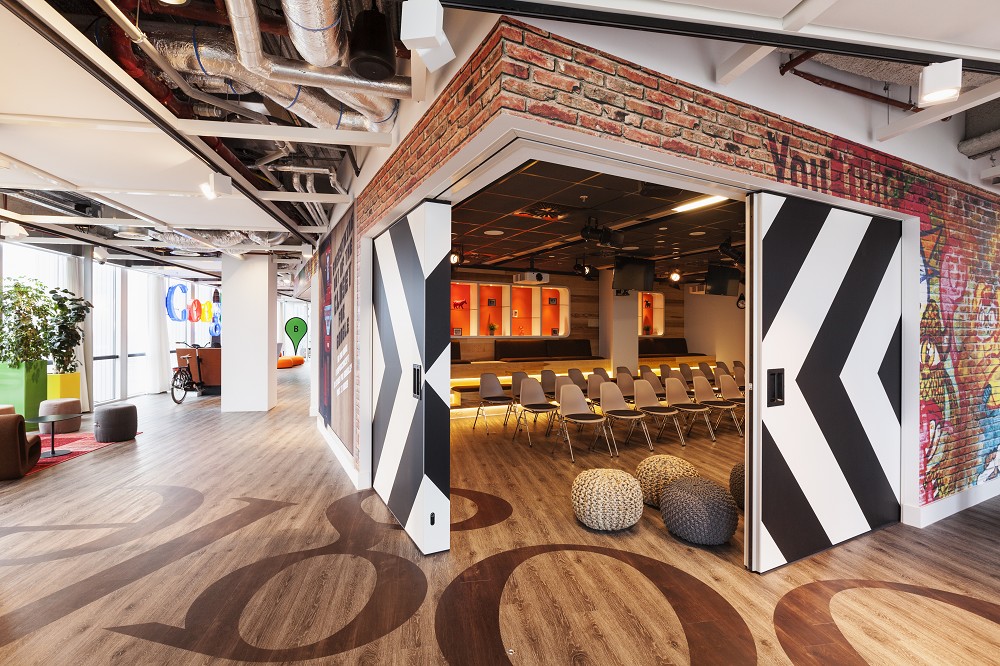

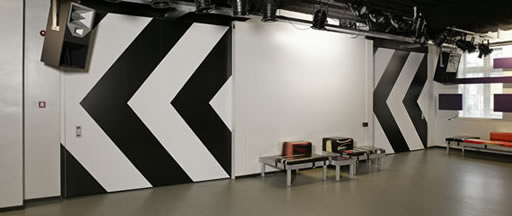

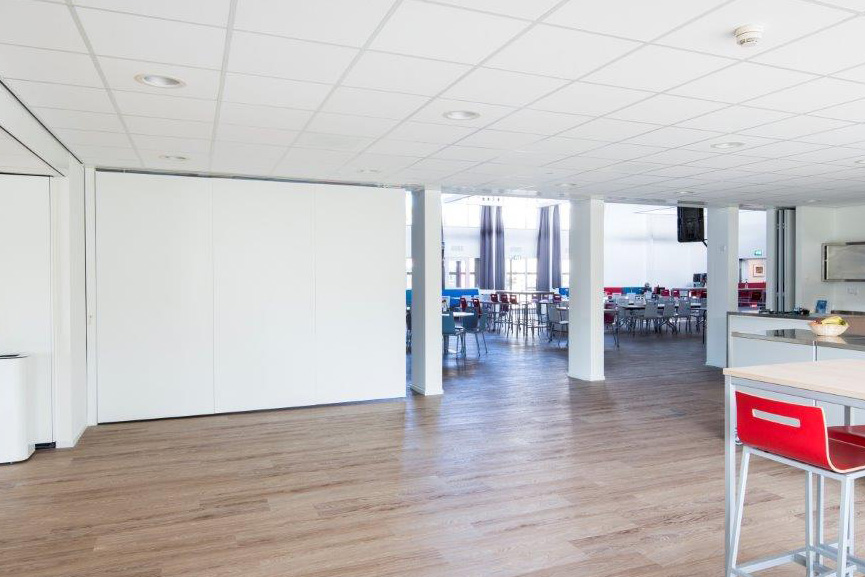

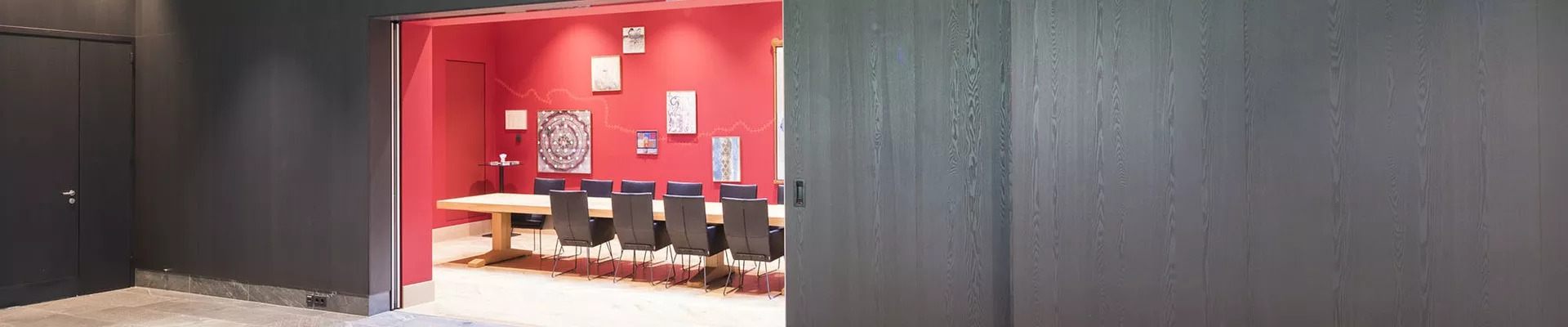

Voorbeelden van type S110
